Amply Class D là gì? Nguyên lý hoạt động và ưu nhược điểm
Amply Class D là gì mà ngày càng trở thành tiêu chuẩn cốt lõi trong các hệ sinh thái âm thanh hiện đại? Bài viết chuyên sâu từ đội ngũ chuyên gia Vissonic sẽ bóc tách chi tiết cấu tạo, nguyên lý và ưu nhược điểm thực tế. Những phân tích kỹ thuật này sẽ giúp bạn đưa ra lựa chọn giải pháp tối ưu cho hệ thống âm thanh hội nghị và thương mại.
1. Amply Class D là gì?
Amply Class D là mạch khuếch đại điện tử hoạt động dựa trên nguyên lý đóng/ngắt liên tục của các bóng bán dẫn công suất ở tần số rất cao, sử dụng kỹ thuật điều chế độ rộng xung (PWM). Nhờ cơ chế chuyển mạch này, năng lượng tiêu hao dưới dạng nhiệt được giảm thiểu tối đa, giúp thiết bị đạt hiệu suất làm việc từ 85% đến trên 90%.
- Một trong những nhầm lẫn phổ biến nhất hiện nay là cho rằng ký tự “D” trong amply Class D là viết tắt của từ Digital (kỹ thuật số). Trên thực tế, đây chỉ là ký hiệu phân loại tuần tự của Ủy ban Kỹ thuật Điện Quốc tế (IEC) dành cho cấu trúc liên tầng khuếch đại tiếp nối sau các thế hệ mạch truyền thống Class A, Class B và Class AB.
- Tín hiệu xử lý bên trong mạch Class D về bản chất vẫn là tín hiệu tương tự (analog), bởi độ rộng của các xung vuông biến thiên liên tục theo biên độ của sóng âm đầu vào chứ không mã hóa thành chuỗi dữ liệu nhị phân (0 và 1) dạng dữ liệu số.

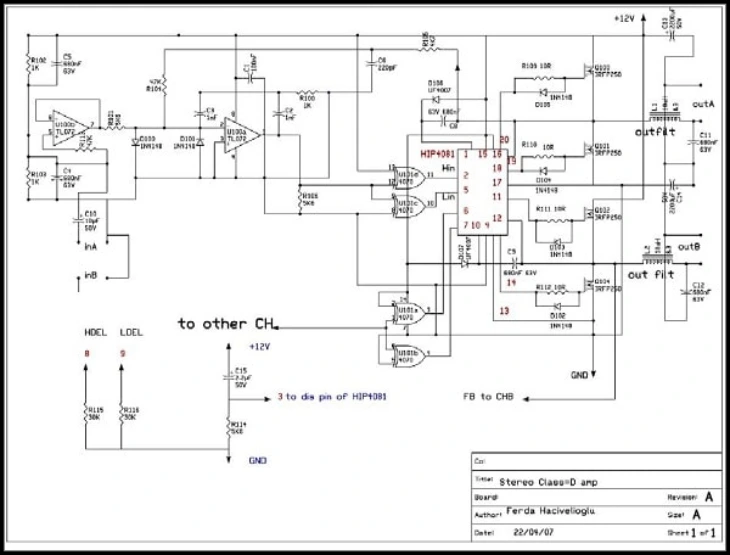

2. Nguyên lý hoạt động của mạch khuếch đại Class D
Khác với các mạch khuếch đại tuyến tính luôn giữ bóng bán dẫn ở trạng thái phân cực liên tục, mạch khuếch đại Class D chuyển đổi toàn bộ quá trình xử lý công suất thành chuỗi đóng ngắt điện áp cực nhanh. Toàn bộ quy trình vận hành diễn ra qua ba giai đoạn kỹ thuật chính:
- Điều chế độ rộng xung (PWM – Pulse Width Modulation): Tín hiệu âm thanh đầu vào (Audio Input) được đưa vào một bộ so sánh điện áp (Comparator) cùng với một sóng tam giác tần số cao (thường dao động từ 250 kHz đến hơn 1 MHz). Kết quả tạo ra một chuỗi xung vuông có tần số cố định nhưng bề rộng của từng xung thay đổi tỷ lệ thuận với biên độ tức thời của tín hiệu gốc.

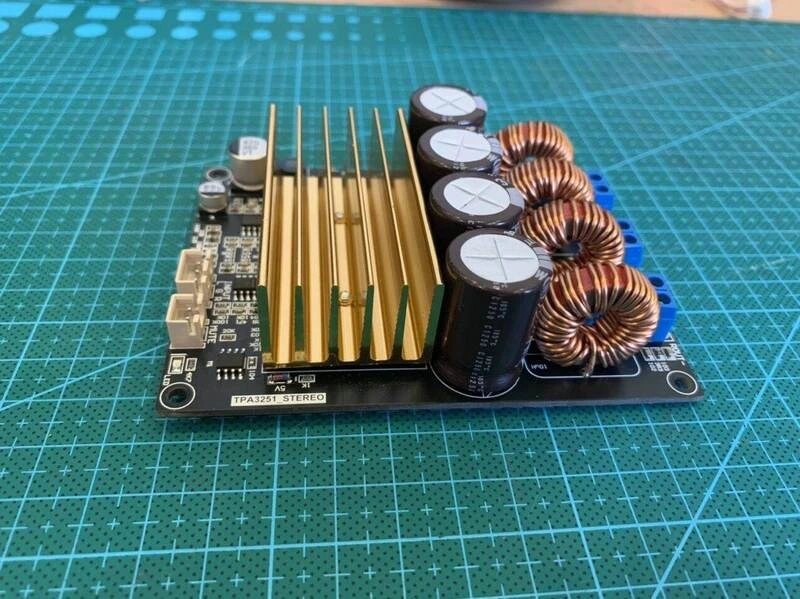

- Tầng chuyển mạch công suất (Switching Output Stage): Chuỗi xung PWM kích hoạt trực tiếp các cặp bóng bán dẫn công suất bán dẫn hiệu ứng trường (MOSFET). Tại đây, các linh kiện chỉ vận hành ở hai trạng thái cực hạn: mở hoàn toàn (Saturation – điện trở cực tiểu) hoặc đóng hoàn toàn (Cut-off – dòng điện bằng không). Do tích số giữa dòng điện và điện áp trên linh kiện luôn xấp xỉ bằng 0, mức tiêu hao công suất vô ích trên mạch được triệt tiêu đáng kể.
- Tái tạo tín hiệu qua bộ lọc thông thấp (Low-pass Filter – LC): Chuỗi xung sau khi được tăng cường biên độ công suất sẽ đi qua một bộ lọc thụ động gồm cuộn cảm L và tụ điện C. Bộ lọc này có nhiệm vụ chặn đứng các tần số sóng mang cao tần (Carrier frequency) cùng sóng hài chuyển mạch, chỉ cho phép dải tần số âm thanh nghe được (20 Hz – 20.000 Hz) đi qua để cấp thẳng đến cuộn coil của loa.
3. So sánh amply Class D và Class AB chi tiết
Để đánh giá chính xác giá trị thực tế của từng cấu trúc mạch, các kỹ sư âm thanh thường đặt dòng mạch khuếch đại chuyển mạch này lên bàn cân cùng mạch Class AB truyền thống.
| Tiêu chí kỹ thuật | Mạch khuếch đại Class D | Mạch khuếch đại Class AB |
| Hiệu suất chuyển đổi | 85% – 95% (tiết kiệm điện năng tối đa) | 50% – 60% (tiêu hao 40% – 50% dưới dạng nhiệt) |
| Lượng nhiệt tỏa ra | Rất thấp, tản nhiệt thụ động hoặc quạt êm | Rất lớn, bắt buộc dùng tản nhiệt nhôm dày và quạt lớn |
| Kích thước & Trọng lượng | Siêu mỏng, trọng lượng nhẹ, chuẩn tủ rack 1U – 2U | Nặng nề, cồng kềnh, chiếm nhiều không gian tủ máy |
| Độ méo hài tổng (THD+N) | < 0.05% ở các thế hệ chip xử lý hiện đại | < 0.01% (rất tuyến tính ở phân khúc Hi-Fi) |
| Độ ổn định khi chạy 24/7 | Cực cao, linh kiện ít bị suy hao bởi nhiệt độ | Cần đối lưu gió tốt để tránh hiện tượng quá nhiệt ngắt mạch |
| Môi trường phù hợp | Hệ thống âm thanh phòng họp, hội nghị, âm thanh thông báo | Phòng nghe nhạc gia đình audiophile, phòng thu studio |

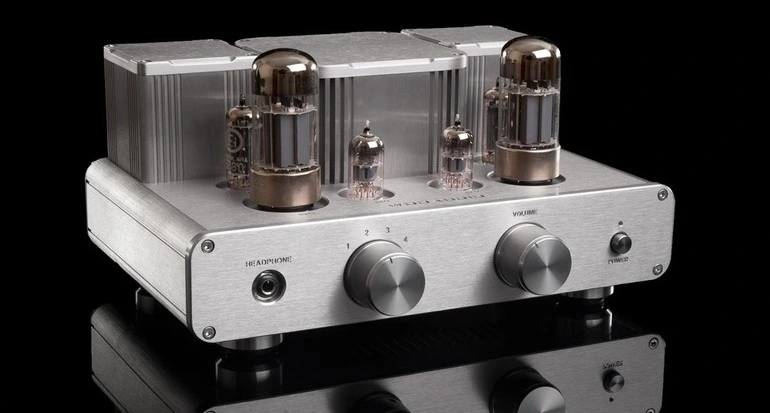

Mạch Class AB vẫn giữ được vị thế trong môi trường thẩm âm gia đình cao cấp nhờ tính thuần khiết của tín hiệu tuyến tính. Tuy nhiên, đối với hệ thống thương mại, dự án cơ quan doanh nghiệp và các trung tâm hội thảo cần vận hành bền bỉ nhiều giờ liền, cục đẩy Class D là phương án chiếm ưu thế tuyệt đối về sự ổn định cũng như bài toán tiết kiệm chi phí năng lượng.
4. Đánh giá ưu điểm và nhược điểm của cục đẩy Class D
Mỗi kiến trúc phần cứng đều có những đặc tính riêng biệt, đòi hỏi người thiết kế hệ thống phải thấu hiểu rõ ràng để tối ưu hóa hiệu năng vận hành.
4.1. Ưu điểm vượt trội
- Mật độ công suất cực cao (High Power Density): Thiết bị có thể cung cấp công suất thực từ vài trăm Watt đến hàng ngàn Watt trên từng kênh chỉ trong một kích thước mỏng gọn chuẩn rack 1U hoặc 2U, giải phóng không gian cho tủ máy trung tâm.
- Vận hành mát mẻ và tĩnh lặng: Nhờ mức sinh nhiệt thứ cấp rất thấp, thiết bị không cần dùng đến các hệ thống quạt công suất lớn gây ồn ào, đảm bảo tiêu chuẩn độ ồn nền khắt khe cho môi trường hội thảo, phòng thu.
- Độ bền bỉ cơ học cao: Việc kiểm soát tốt nhiệt năng bảo vệ trực tiếp tuổi thọ của hệ thống tụ lọc nguồn và bán dẫn, kéo dài chu kỳ bảo trì của toàn hệ thống AV.
- Bảo vệ mạch tích hợp đa tầng: Dễ dàng kết hợp với các vi xử lý giám sát thông minh để chống quá dòng (OCP), chống quá áp (OVP), đoản mạch đầu ra và kiểm soát lỗi rò điện áp một chiều (DC).
4.2. Nhược điểm kỹ thuật và giải pháp xử lý
- Nhiễu bức xạ điện từ (EMI/RFI): Quá trình chuyển mạch ở tần số megahertz rất dễ gây ra can nhiễu sóng vô tuyến sang các thiết bị liền kề. Giải pháp: Các dòng amply chuyên nghiệp luôn được bọc lót chống nhiễu kỹ lưỡng bằng vỏ hợp kim kim loại đạt chứng chỉ tương thích điện từ (EMC), kết hợp mạch lọc chặn nhiều cấp ở ngõ vào và ngõ ra.
- Méo dải cao do tải loa biến thiên: Ở các thiết kế Class D giá rẻ, bộ lọc LC thụ động có thể tương tác với trở kháng biến thiên của loa ở dải tần số cao, gây hiện tượng chói gắt. Giải pháp: Công nghệ hồi tiếp âm sau bộ lọc (Post-filter Feedback loop) thế hệ mới đã bù đắp sai số pha và độ méo, giữ dải tần phẳng và tái tạo giọng nói trong trẻo, tự nhiên.
Hiểu rõ amply Class D là gì sẽ giúp bạn đưa ra quyết định đầu tư thiết bị âm thanh chuẩn xác và bền vững nhất. Dòng mạch khuếch đại này chính là bước tiến công nghệ vượt bậc về hiệu suất, độ tin cậy và khả năng vận hành êm ái. Để được khảo sát thực tế và thiết kế cấu hình tối ưu bởi đội ngũ kỹ sư giàu kinh nghiệm từ thương hiệu Vissonic, Quý khách hãy liên hệ ngay hotline 0981.870.169 để nhận tư vấn kỹ thuật chuyên sâu và báo giá dự án trọn gói.
