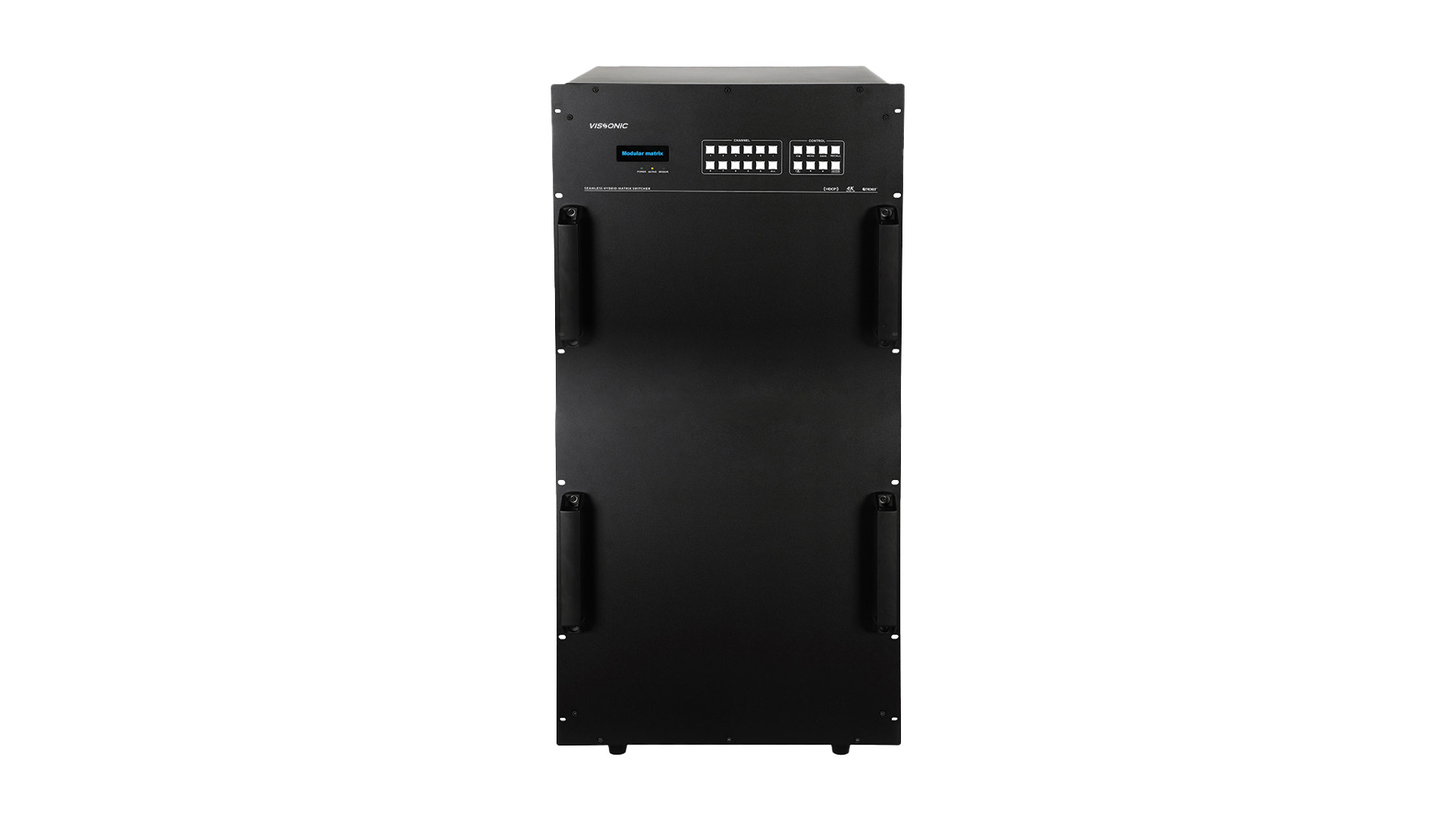

Bộ Chuyển Mạch VW-VL144144 Ma Trận Liền Mạch

Liên Hệ

Thiết kế mô-đun, cấu trúc cắm – rút linh hoạt
Độ phân giải tối đa lên đến 4K@60Hz
Vận hành liên tục 24/7
Độ tin cậy cao, phù hợp cho các hệ thống yêu cầu hoạt động ổn định lâu dài

Brochure Datasheet

Thông tin chi tiết
Tổng quan
Chức năng

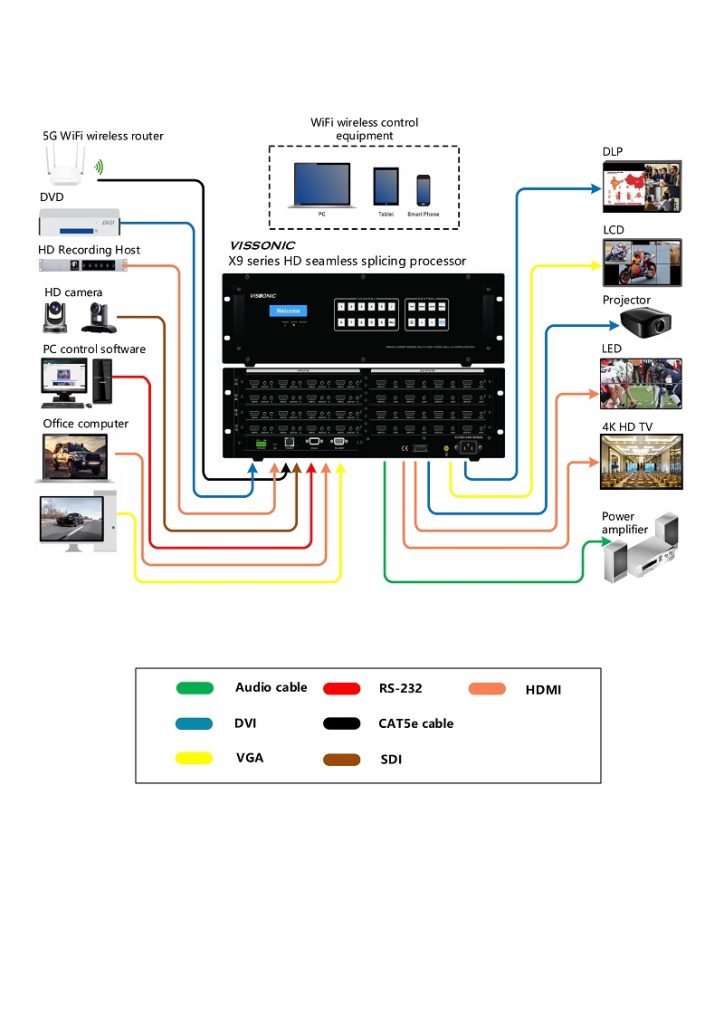

Sơ đồ

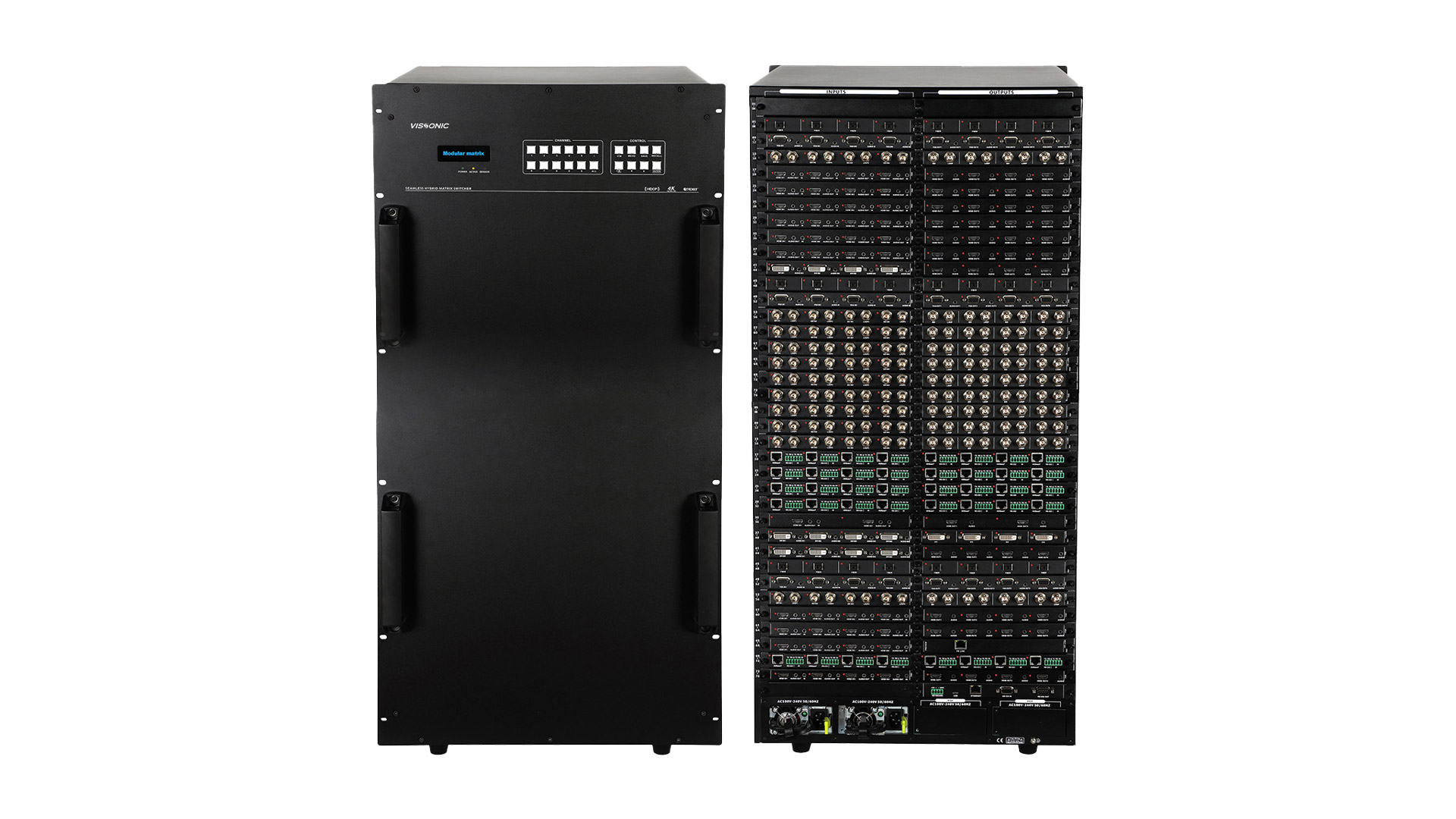

VW-VL144144 chính là bộ ma trận HDMI mô-đun cao cấp nhất hiện nay của Vissonic VideoWall Series, được tin dùng tại hàng trăm trung tâm điều hành, đài truyền hình, phòng họp Chính phủ, hội trường 1000 chỗ…

6 điểm vượt trội chỉ có ở VW-VL144144

Tính năng	Lợi ích thực tế
144 input × 144 output liền mạch	Chuyển bất kỳ nguồn nào tới bất kỳ màn hình nào trong < 0,1 giây
Hỗ trợ thật 4K@60Hz 4:4:4 10bit	Hình ảnh sắc nét 100%, không nén màu
Thiết kế mô-đun cắm-rút nóng 100%	Thay card input/output ngay khi đang chạy – không cần tắt máy
Khung 18U siêu chắc chắn	Chịu tải toàn bộ 36 card (mỗi card 4 đường)
Nguồn dự phòng kép + quạt làm mát	Hoạt động 24/7/365, MTBF > 100.000 giờ
Điều khiển cực mạnh	Web GUI, RS232, TCP/IP, iPad, phần mềm PC, Crestron/AMX

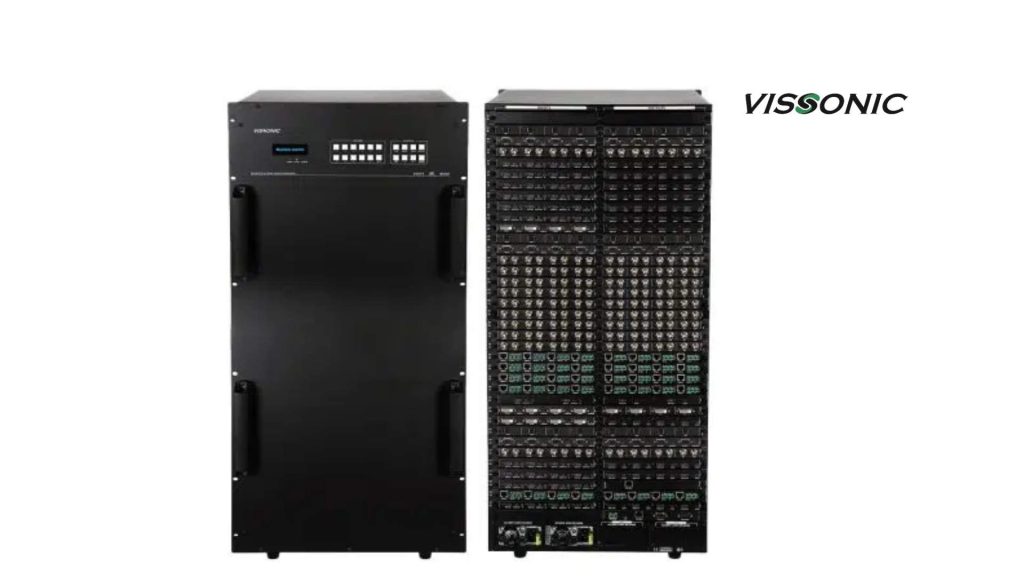

Thông số kỹ thuật chi tiết VW-VL144144

Thông số	Chi tiết
Model	VW-VL144144
Số đường vào / ra tối đa	144 × 144 (HDMI 2.0b)
Độ phân giải tối đa	4K@60Hz 4:4:4, 1080p@60Hz, tương thích ngược
Băng thông	18 Gbps / kênh

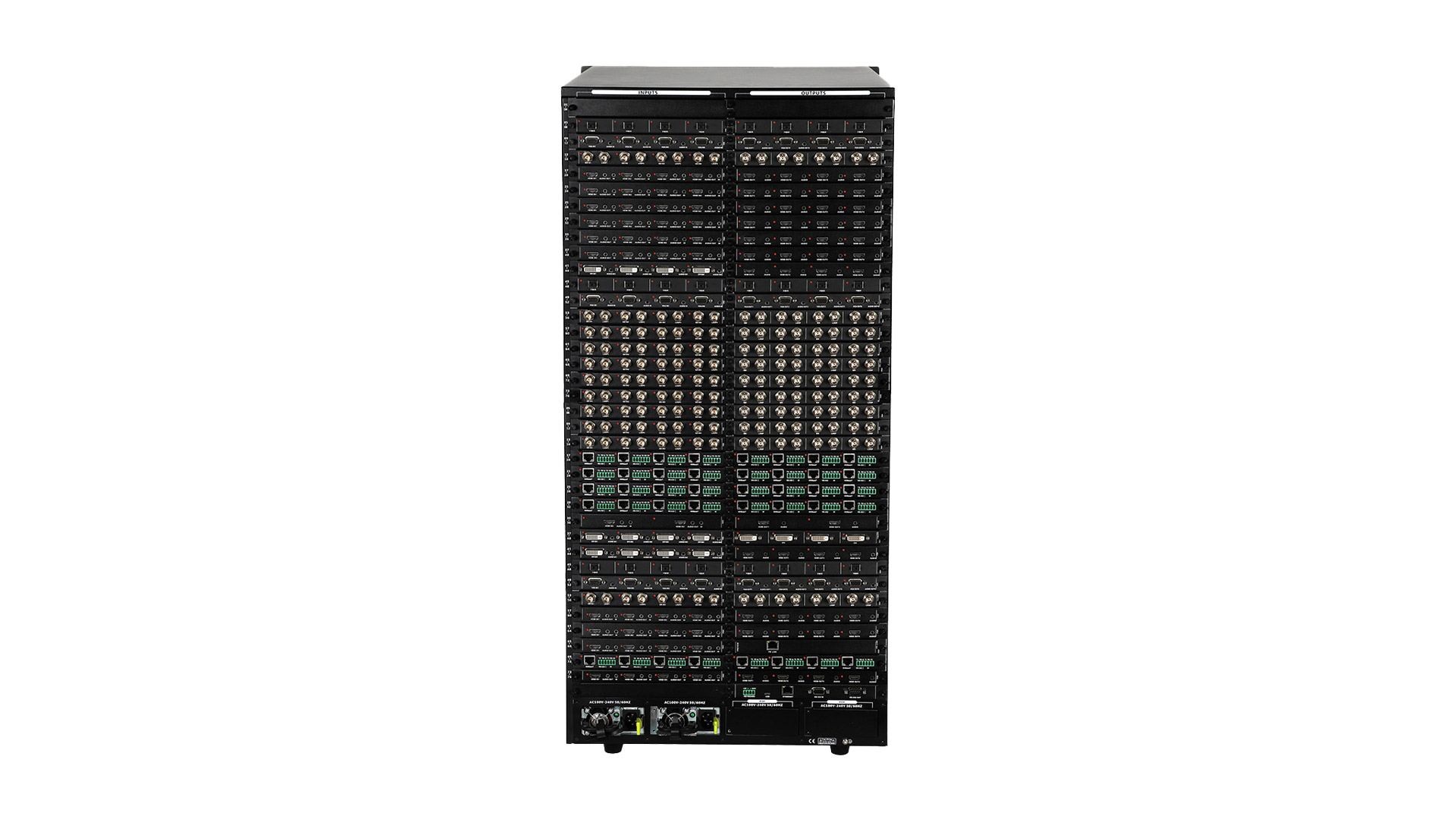

Cấu trúc	Mô-đun 18U, mỗi card 4 input hoặc 4 output
Cắm-rút nóng	Có (hot-swap card & nguồn)
Nguồn	100-240V AC, nguồn dự phòng kép (redundant PSU)
Làm mát	8 quạt thông minh + cảm biến nhiệt
Điều khiển	LAN, RS232, RS485, Web GUI, iOS/Android, Crestron, AMX
Nhiệt độ hoạt động	0°C ~ 50°C
Kích thước khung	18U (800 × 650 × 480 mm)
Trọng lượng đầy tải	~ 98 kg
Bảo hành	3 năm (có thể mở rộng 5 năm)

Các card mô-đun phổ biến

Mã card	Mô tả	Số lượng card cần cho khung 144×144
VW-VL4I-HDMI20	Card 4 input HDMI 2.0	36 card
VW-VL4O-HDMI20	Card 4 output HDMI 2.0 + Audio	36 card
VW-VL4I-HDBT	Card 4 input HDBaseT (100m 4K)	tùy chọn
VW-VL4O-HDBT	Card 4 output HDBaseT	tùy chọn

Liên hệ ngay để được tư vấn giải pháp 4K trọn gói + demo miễn phí:

Hotline/Zalo: 0981 870 169
Email: info@vissonic.com.vn
Hỗ trợ kỹ thuật 24/7: support@vissonic.com.vn

Hàng khung chính + card luôn sẵn tại kho Hà Nội & TP.HCM – giao trong 48h!

Tổng quan

Dòng M5 là bộ chuyển mạch ma trận lai liền mạch với thiết kế mô-đun và cấu trúc cắm rời.
Thiết bị hỗ trợ chuyển mạch liền mạch với độ phân giải lên đến 4K@60Hz, cung cấp phạm vi cấu hình linh hoạt với tối đa 144 ngõ vào và 144 ngõ ra.

Được thiết kế cho các hệ thống hoạt động liên tục 24/7 trong những môi trường quan trọng, dòng M5 mang lại độ tin cậy cao và được ứng dụng rộng rãi trong:

Phòng họp hội nghị,
Trung tâm chỉ huy,
Giám sát an ninh,
Triển lãm trưng bày,
Chỉ huy quân sự,
Giáo dục & nghiên cứu,
Cơ quan chính phủ,
Truyền thông & hiển thị thương mại,
và nhiều lĩnh vực khác.

Chức năng

● Thiết bị chuyển mạch âm thanh và hình ảnh hỗ trợ chuyển mạch liền mạch tín hiệu 4K@60 UHD

Kênh đơn có độ phân giải tối đa 4Kx2K@60Hz, hỗ trợ thu tín hiệu đầu vào 4K, xuất tín hiệu 4K liền mạch, tương thích ngược với tất cả độ phân giải tiêu chuẩn và cho phép tùy chỉnh độ phân giải theo nhu cầu.

● Chuyển mạch 4K2K linh hoạt

Ứng dụng công nghệ chuyển mạch liền mạch kỹ thuật số hoàn toàn, xử lý hai luồng tín hiệu song song, đảm bảo không bị màn hình đen, không nhấp nháy, không vỡ hình, không treo khung hình trong quá trình chuyển đổi.
Hỗ trợ chuyển mạch linh hoạt giữa tín hiệu 2K và 4K, sử dụng thuật toán xử lý đồ họa toàn khung 4:4:4, giúp tái tạo màu sắc trung thực, với độ trễ cực thấp – chỉ 0ms.

● Hỗ trợ chèn phụ đề chạy (rolling subtitles)

Có thể chồng hình ảnh hoặc văn bản tùy chỉnh (bằng bất kỳ ngôn ngữ hoặc kích thước phông chữ nào) lên bất kỳ vị trí nào của tín hiệu đầu vào, và hiển thị như bảng thông tin LED cuộn động.

● Điều khiển trực quan (Visualization control)

Khi trang bị card xem trước (preview card), có thể xem và chuyển đổi tín hiệu video trực tiếp trên máy tính hoặc máy tính bảng, đồng thời giám sát nội dung hiển thị thời gian thực trên màn hình lớn.

● Quản lý âm thanh thông minh

Hỗ trợ nhúng âm thanh analog vào video, tách âm thanh số ra tín hiệu analog, và chuyển mạch độc lập giữa âm thanh và hình ảnh trong hệ thống ma trận lai.
Tất cả có thể được điều khiển qua bảng điều khiển trước, phần mềm, hoặc cổng điều khiển RS232/RS485.

● Hỗ trợ chức năng ghép hình (splicing)

Ngõ ra hỗ trợ phóng to/thu nhỏ, chồng hình, hiển thị xuyên màn hình và di chuyển linh hoạt.
Một tín hiệu đầu vào có thể ghép hiển thị trên bất kỳ ma trận M×N nào của các màn hình hiển thị, với M và N là số nguyên ≥ 1.

● Điều khiển trực quan đồng thời trên nhiều thiết bị

Hỗ trợ xem trước và điều khiển tín hiệu trực quan trên mọi hệ điều hành và thiết bị: máy tính, điện thoại, hoặc máy tính bảng.
Cho phép quản lý cảm ứng trực quan, kéo thả linh hoạt, và đồng bộ trạng thái điều khiển trên nhiều thiết bị cùng lúc.
