Tổng quan

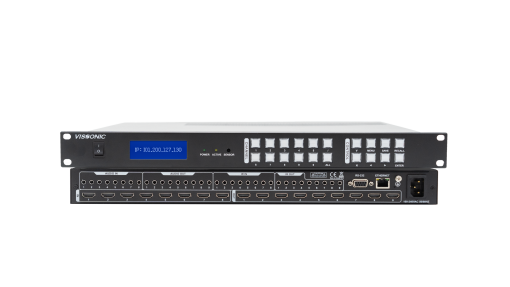

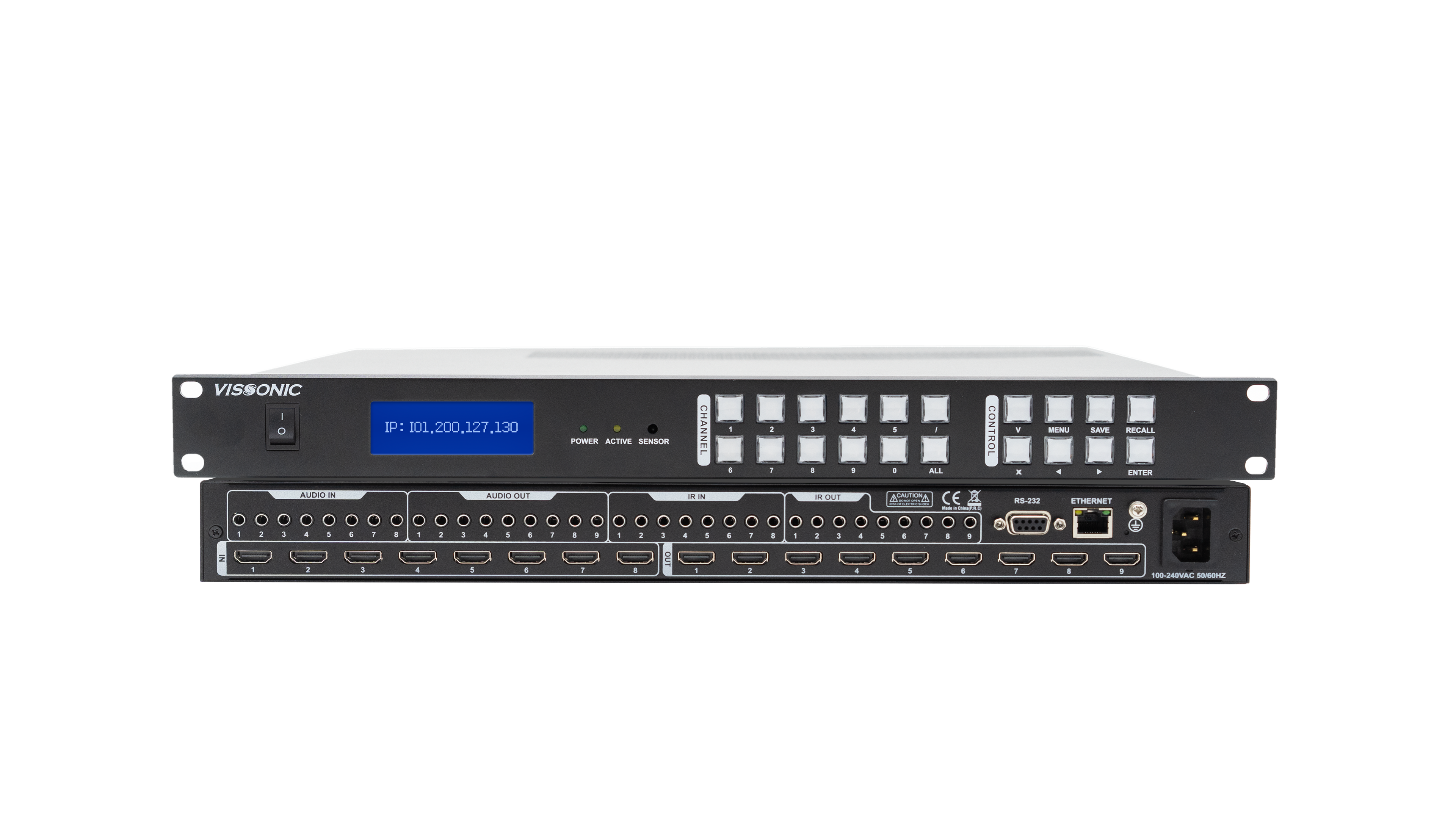

VIS-UHD0809-M-VW là bộ chuyển mạch ma trận video UHD liền mạch chuyên nghiệp kiêm bộ xử lý ghép hình (stitching processor) với 8 ngõ vào HDMI và 9 ngõ ra. Thiết bị hỗ trợ độ phân giải lên đến 4K@60Hz, 4:4:4, tốc độ truyền dữ liệu cực cao, đồng thời cho phép tạo bố cục tường hiển thị (video wall) sáng tạo thông qua giao diện Web GUI trực quan, được xây dựng trên nền tảng phần cứng thuần FPGA.
Tính năng nổi bật
● 8 ngõ vào HDMI và 9 ngõ ra HDMI, hỗ trợ chuyển mạch liền mạch theo thời gian thực.
● 8 ngõ vào IR và audio analog, cùng 9 ngõ ra IR và audio analog tương ứng.
● Cổng ngõ ra thứ 9 có thể chuyển đổi liền mạch giữa chế độ tường hình và đa màn hình.
● Hỗ trợ các chế độ hiển thị như PIP, chia 4 hình (quad split), lưới 3×3 và POP.
-
Chế độ POP cho phép tùy chỉnh bố cục: 1 lớn 7 nhỏ, 1 lớn 5 nhỏ, 1 lớn 3 nhỏ — lý tưởng cho giám sát tín hiệu đầu vào hoặc hội nghị nhiều người tham gia.
● Hỗ trợ đầu vào và đầu ra lên đến 4K@60, 4:4:4, tương thích HDMI 2.0 và HDCP 2.2.
● Phân tích thông minh EDID để tự động xuất ra độ phân giải tối ưu cho thiết bị hiển thị.
● Quản lý EDID: lựa chọn file có sẵn, đọc từ thiết bị đầu ra hoặc cập nhật EDID.
● Hỗ trợ cắt khung hình đầu vào (input clipping) — cho phép hiển thị một phần tín hiệu.
● Hỗ trợ chèn logo vào hình ảnh đầu vào.
● Tích hợp bộ tạo tín hiệu thử với 11 hình kiểm tra chuyên dụng cho cả kênh đầu vào và đầu ra.
● Ngõ ra có thể cấu hình cho chế độ ma trận liền mạch hoặc ghép hình một lớp (single-layer stitching).
● Hỗ trợ ghép hình đồng bộ cho màn hình LED hoặc LCD, tối đa cấu hình 3×3 hoặc 2×4.
● Hỗ trợ chạy chữ (scrolling subtitles) trên màn hình ghép.
● Chuyển mạch độc lập cho âm thanh và tín hiệu hồng ngoại.
● Hỗ trợ phần mềm điều khiển đồ họa trực quan.
● Điều chỉnh âm lượng đầu vào và nút tắt tiếng độc lập cho từng kênh.
● Hỗ trợ nhiều phương thức điều khiển: bảng điều khiển mặt trước, RS232, TCP/IP, hoặc Web GUI.
● Cho phép cấu hình ghép hình linh hoạt trên bất kỳ cổng nào để đáp ứng nhu cầu ứng dụng khác nhau.
● Hỗ trợ DHCP, có thể bật/tắt qua phần mềm hoặc bảng điều khiển mặt trước.
● Nhiều chế độ đầu ra: toàn màn hình hoặc tỷ lệ tỉ lệ (proportional scaling).
● Hỗ trợ chức năng đóng băng/giải phóng hình ảnh (freeze/unfreeze) chỉ với một nút.
● Quản lý thông minh hiển thị trạng thái tín hiệu đầu vào và kết nối đầu ra theo thời gian thực trên phần mềm.
● Có thể điều chỉnh phiên bản HDCP cho đầu vào.
● Nút bật/tắt nhanh toàn bộ hình ảnh đầu ra.
● Hỗ trợ quản lý đa người dùng với quyền truy cập và kiểm soát cổng tùy chỉnh.
● Quản lý cấu hình Preset – lưu/khôi phục chỉ với một nút.
● Hỗ trợ điều chỉnh mép ghép (seam compensation) để bù khoảng cách giữa các màn hình khi ghép.
