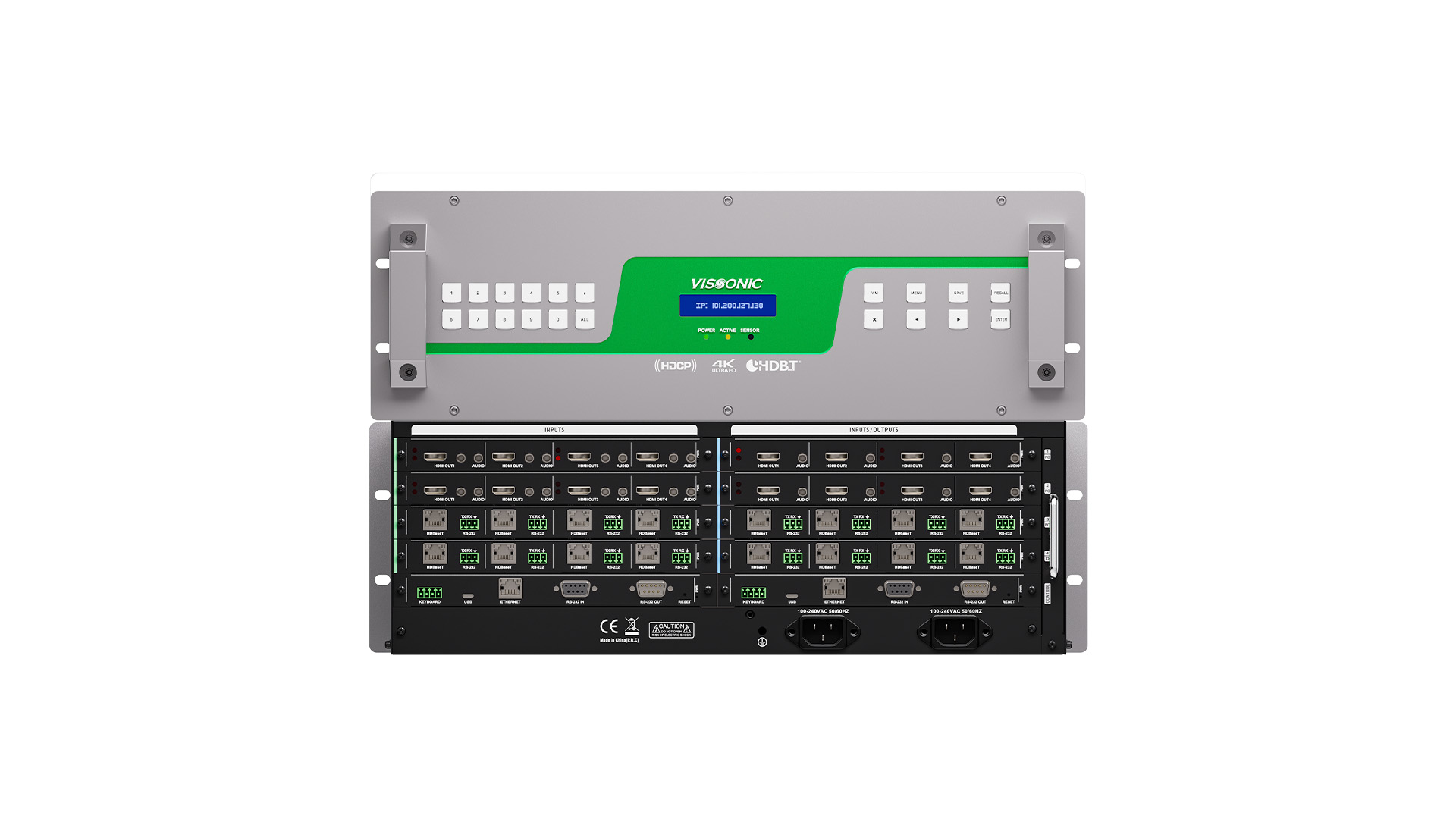

Bộ xử lý tường màn hình ghép liền mạch 4K 60Hz dạng module 16x16

Tổng Quan

Dòng VS là bộ chuyển mạch ma trận ghép LED/LCD với thiết kế module và cấu trúc cắm nóng. Đây là bộ chuyển mạch ma trận ghép plug-in lai đầu tiên cho các tín hiệu bất đối xứng, sử dụng các card plug-in lai để đạt số lượng đầu vào vượt trội và số lượng đầu ra hợp lý.

● Ghép nối toàn cảnh 4K
Mỗi card có 4 cổng vào/ra đều hỗ trợ độ phân giải lên tới 4K@60Hz 4:4:4. Nguồn tín hiệu có thể tạo cửa sổ, PIP, di chuyển tự do và phóng to/thu nhỏ trên tường màn hình. Công nghệ đồng bộ dọc đảm bảo hình ảnh chuyển động tốc độ cao hiển thị đồng bộ, mượt mà trên từng màn hình ghép, đồng thời hỗ trợ tùy chỉnh độ phân giải cho màn hình LED đơn lẻ.

● Banner thông minh
Thiết lập banner trên màn hình lớn, tùy chỉnh khẩu hiệu chào mừng hoặc tải hình ảnh, thay đổi màu sắc, phông chữ, kích thước, vị trí và các thông tin khác, đồng thời hiển thị đồng hồ thời gian thực.

● Hình nền
Tải hình ảnh HD cục bộ làm hình nền mà không ảnh hưởng đến số lượng lớp cửa sổ. Dữ liệu không bị mất khi tắt nguồn và tự động khôi phục khi bật lại.

● Công nghệ chuyển mạch kỹ thuật số liền mạch
Công nghệ ghép nối chuyển mạch kỹ thuật số, đảm bảo khi chuyển không có màn hình đen, không nhấp nháy, không vỡ hình, không hình tĩnh. Hỗ trợ chuyển đổi linh hoạt giữa tín hiệu 2K và 4K, sử dụng thuật toán xử lý đồ họa toàn khung hình 4:4:4, độ trễ gần như bằng 0ms.

● Giải mã IPC
Hỗ trợ số lượng lớn tín hiệu IPC. Một card có thể giải mã tối đa 100 tín hiệu IPC hiển thị đồng thời trên màn hình. Quản lý tập trung IPC, kéo thả IPC từ giao diện phần mềm trực tiếp lên tường màn hình.

● Quản lý nguồn tín hiệu
Hình ảnh đầu vào có thể được cắt một phần để tạo thành nguồn video mới. Hỗ trợ hiển thị logo, chèn hình ảnh hoặc tùy chỉnh văn bản với bất kỳ ngôn ngữ/phông chữ nào. Cung cấp chế độ xuất hình kiểm thử.

● Card điều khiển kép, chính – dự phòng
Tùy chọn card điều khiển kép, gồm một chính và một dự phòng, đảm bảo hệ thống vận hành ổn định.

● Sao lưu tín hiệu tự động
Hỗ trợ chức năng sao lưu tự động cho mọi tín hiệu vào/ra. Khi có sự cố mất tín hiệu, bộ xử lý sẽ tự động phát hiện, đánh giá và chuyển đổi tín hiệu.

● Cảnh báo giám sát
Theo dõi trạng thái từng module và tự động cảnh báo khi có lỗi thiết bị.

● Xem trước toàn bộ tín hiệu đầu vào
Cung cấp giao diện web và phần mềm cho phép xem trước trực quan tất cả tín hiệu đầu vào, đồng thời phản chiếu nội dung của màn hình ghép theo thời gian thực. Hỗ trợ card phản chiếu HDMI để kết nối trực tiếp tới màn hình giám sát.

● Kiến trúc phần cứng module

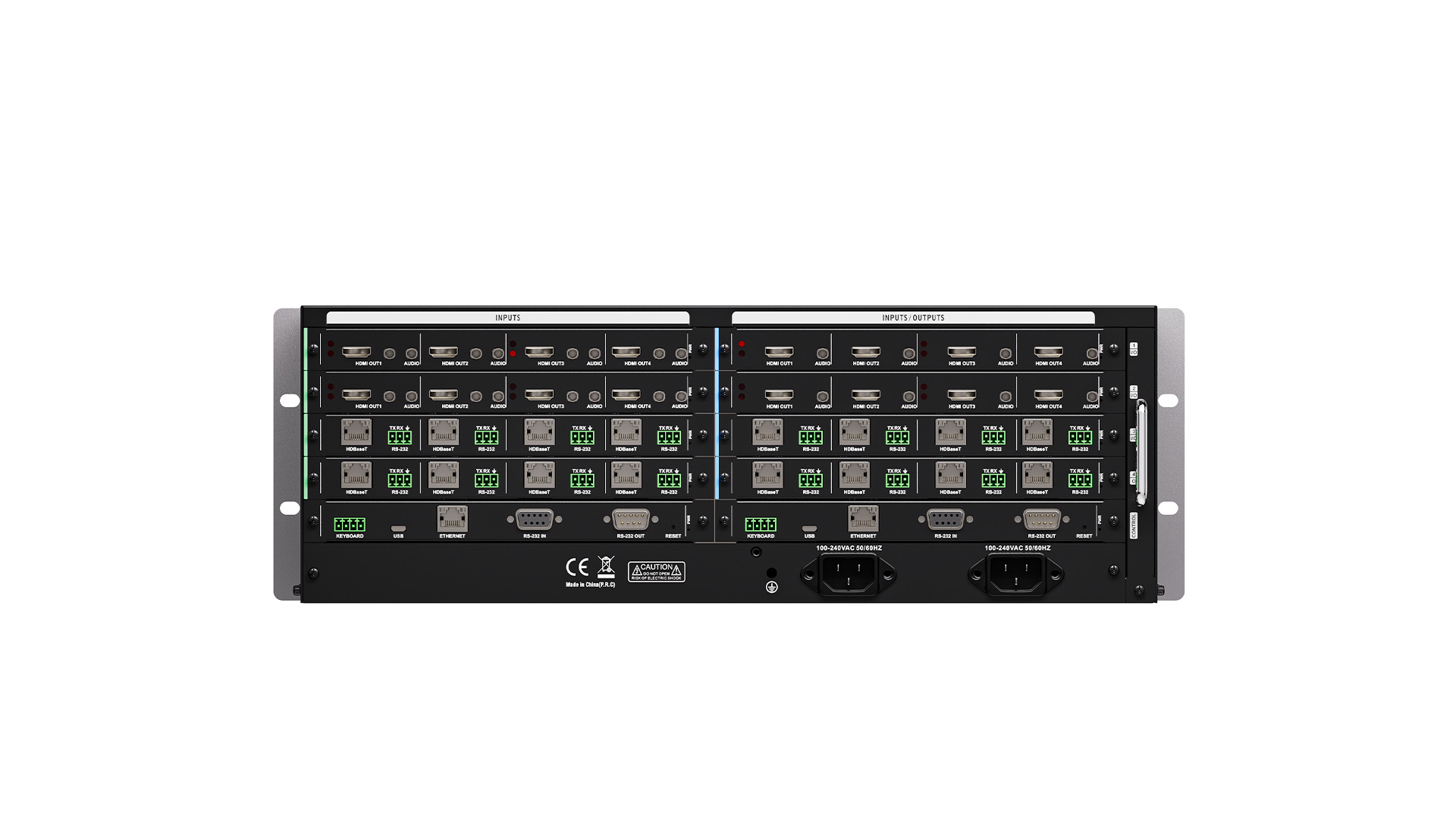

Thiết kế phần cứng dạng module cho phép cắm lai linh hoạt các card đầu vào/ra, bảo trì trực tuyến và mở rộng, quạt cắm nóng thay thế độc lập, và nguồn dự phòng kép.

● Vận hành trực quan đa thiết bị
Xem trước tín hiệu trực quan. Trên mọi hệ thống, từ PC/điện thoại/máy tính bảng, đều có thể thao tác trực quan, kéo thả, quản lý cảm ứng, và đồng bộ điều khiển trên nhiều thiết bị cùng lúc.

● Quản lý KVM
Một bộ bàn phím và chuột có thể điều khiển nhiều máy tính, đồng thời hỗ trợ chuyển đổi ma trận từ xa qua bàn phím.

● Điều khiển thông minh đa thiết bị
Có thể gửi lệnh điều khiển tới thiết bị bên thứ ba, thực hiện các thao tác như bật/tắt màn hình lớn, nâng/hạ rèm cửa…

Chức Năng

Bộ xử lý ghép LED/LCD hỗ trợ tối đa 32×32 plug-in

● Kiến trúc phần cứng thuần túy dựa trên FPGA.

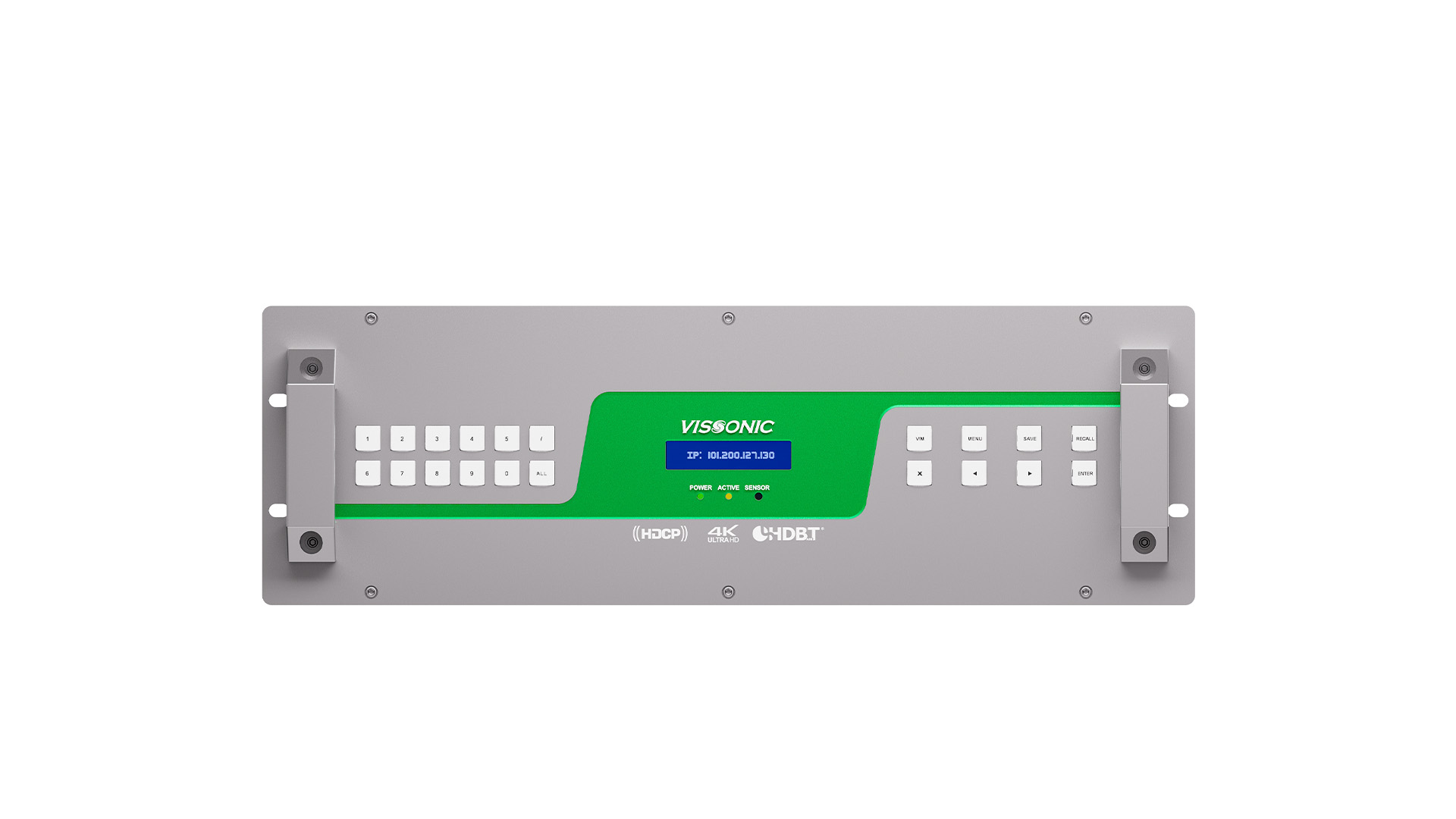

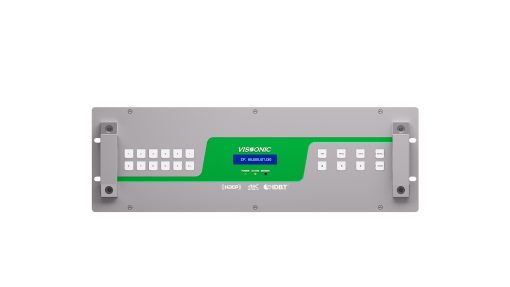

● Mặt trước có màn hình LCD và nút bấm phát sáng để hiển thị, cấu hình địa chỉ IP của thiết bị.

● Thiết kế phần cứng module hỗ trợ plug-in lai tùy ý các card vào/ra, cấu hình linh hoạt, bảo trì và mở rộng trực tuyến, quạt cắm nóng thay thế độc lập, và nguồn dự phòng kép.

● Ma trận hỗ trợ chuyển đổi chéo các tín hiệu: Cáp quang, Cáp quang 4K, DVI, HDMI 4K, HDBaseT và HDBaseT 4K, đạt được khả năng chuyển mạch liền mạch thời gian thực.

● Mỗi card 4 kênh vào đều hỗ trợ độ phân giải tối đa 4Kx2K@60Hz 4:4:4, xuất 4K liền mạch và ghép nối 4K, tương thích tất cả độ phân giải chuẩn và tùy chỉnh.

● Tối đa 120 kênh đầu vào 4Kx2K@60Hz 4:4:4, tối đa 68 kênh đầu ra ghép nối 4Kx2K@60Hz 4:4:4.

● Mỗi card đầu ra ghép nối có thể thực hiện chức năng ghép hình, cửa sổ hiển thị có thể phóng to/thu nhỏ, chồng lớp, xuyên màn hình và di chuyển tự do.

● Mỗi cổng đầu ra có thể thiết lập độ phân giải bất quy tắc tối đa 4Kx2K@60Hz 4:4:4, phù hợp với card truyền, để ghép nối LED linh hoạt.

● Cho phép tải hình nền HD qua phần mềm PC hoặc web mà không ảnh hưởng đến số lượng lớp cửa sổ. Dữ liệu không mất khi tắt nguồn, tự động khôi phục khi bật lại.

● Video đầu vào có thể được cắt ở bất kỳ vị trí/kích thước nào để xử lý thời gian thực.

● Hỗ trợ cài đặt banner màn hình lớn, tùy chỉnh khẩu hiệu chào mừng hoặc tải ảnh, chỉnh sửa màu, font, kích thước, vị trí và hiển thị đồng hồ thời gian thực.

● Công nghệ chuyển mạch ghép kỹ thuật số liền mạch, đảm bảo không có màn hình đen, nhấp nháy, vỡ hình hay hình tĩnh. Hỗ trợ chuyển đổi linh hoạt tín hiệu 2K/4K với xử lý 4:4:4 toàn khung hình, độ trễ gần như bằng 0ms.

● Một bộ bàn phím/chuột có thể điều khiển nhiều máy tính, hỗ trợ chuyển đổi ma trận từ xa qua bàn phím.

● Hiển thị logo, chèn hình ảnh lên nguồn tín hiệu hoặc thêm văn bản tùy chỉnh bằng mọi ngôn ngữ/font.

● Đầu ra ghép nối hỗ trợ hiển thị đơn tầng, 2 tầng hoặc 4 tầng ở độ phân giải 4Kx2K@60Hz 4:4:4.

● Chế độ chuyển đổi tạm thời: thao tác cửa sổ sẽ chỉ áp dụng sau khi nhấn “Xác nhận”. Hỗ trợ khóa cửa sổ.

● Quản lý đồng thời trên 5+ nhóm màn hình ghép, mỗi nhóm có thể là thiết bị hiển thị, độ phân giải hoặc kích thước khác nhau, được quản lý thời gian thực.

● Hỗ trợ mapping đầu ra, thuận tiện cho thi công và điều chỉnh nhanh trong phần mềm.

● Công nghệ đồng bộ khung hình 60Hz, xử lý hiện tượng lệch khung và xé hình khi hiển thị chuyển động tốc độ cao.

● Công nghệ phóng to thông minh với thuật toán lọc đa pha, hình ảnh zoom sắc nét, không răng cưa, chi tiết rõ ràng.

● Tự động phát hiện tín hiệu vào, hiển thị trạng thái qua đèn báo card và phần mềm quản lý.

● Tự động phát hiện tín hiệu ra, giám sát kết nối màn hình, báo trạng thái qua đèn card, nền hiển thị và phần mềm.

● Tùy chọn card điều khiển kép chính–dự phòng, đảm bảo hệ thống vận hành ổn định.

● Tùy chọn nguồn dự phòng, tự động tiếp quản khi sự cố mà không gián đoạn hoạt động.

● Card vào/ra cắm nóng mà không ảnh hưởng đến hệ thống.

● Giám sát trạng thái thời gian thực: nhiệt độ, phiên bản, thông tin sản xuất và tốc độ quạt.

● Tự động điều chỉnh tốc độ quạt theo nhiệt độ.

● Hỗ trợ sao lưu cấu hình tự động/thủ công, xuất–nhập file cấu hình vào card điều khiển.

● Hỗ trợ nâng cấp firmware trực tuyến.

● Đọc và quản lý EDID.

● Card preview cho phép xem trước video và chuyển đổi trên PC/máy tính bảng, giám sát thời gian thực nội dung màn hình ghép.

● Hỗ trợ chuẩn DVI 1.0, tuân thủ HDCP 2.3, tương thích HDMI 2.0.

● Hỗ trợ bù/hiệu chỉnh tín hiệu giảm lỗi luồng video, tín hiệu DVI/HDMI đầu vào lên tới 35m.

● Lưu trữ 200 lệnh chuyển mạch ma trận và 200 phương án ghép nối.

● Hệ thống tích hợp nhiều hình ảnh test, tiện lợi cho cấu hình nhanh và bảo trì.

● HDBaseT hỗ trợ tín hiệu RS232 và IR hai chiều, có thể đi kèm video hoặc hoạt động độc lập, hỗ trợ nguồn POC.

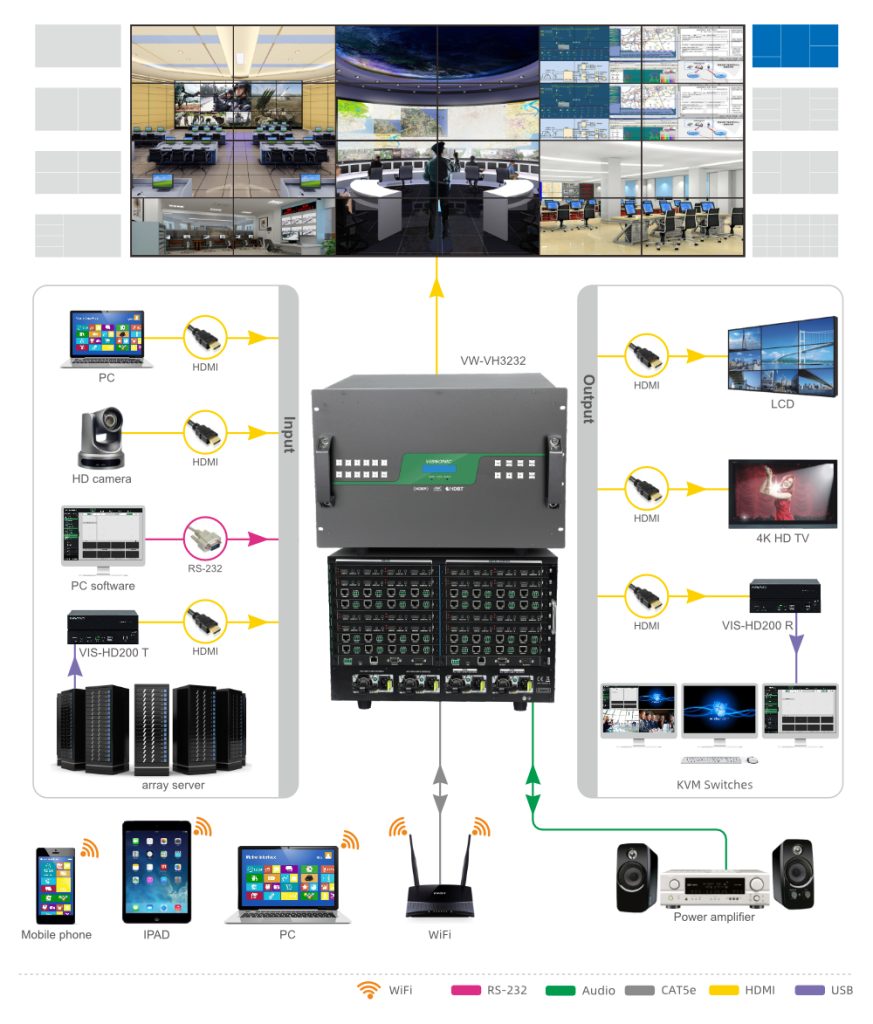

● Nhiều phương thức điều khiển: nút bấm mặt trước, điều khiển IR, RS232/RS232 loop-out, cổng Ethernet (phần mềm/web), RS422 panel ngoài, xem trước trực quan.

● Kiến trúc B/S, hỗ trợ điều khiển bằng điện thoại/máy tính bảng, chạy trên Android, iOS, Windows, không cần cài phần mềm/plug-in.

● Hỗ trợ đa người dùng truy cập trực quan, điều khiển đồng bộ nhiều client.

● Có thể gửi lệnh điều khiển tới thiết bị bên thứ ba (màn hình, rèm cửa, thiết bị ngoại vi…).

● Card SDI in/out hỗ trợ loop-out.

● Card HDMI in có audio số & analog, hỗ trợ tách audio số ra analog.

● Card HDMI out hỗ trợ xuất audio số và analog đồng thời.

● Card IP hỗ trợ camera mạng dome giám sát, chuẩn Onvif, RTP, RTSP, RTCP, TCP, UDP… và giải mã trực tiếp tín hiệu camera IP.

● Một cổng mạng hỗ trợ 64 kênh D1, 32 kênh 720P, 16 kênh 1080P, 4 kênh 4K. Card IP hỗ trợ giải mã 100 kênh IPC hiển thị trên video wall, hỗ trợ chia màn hình 1/4/9/16/25 cửa sổ.

● Tự động sao lưu tín hiệu vào/ra. Khi tín hiệu gián đoạn, bộ xử lý sẽ phát hiện, đánh giá và tự động chuyển đổi.

● Xem trước toàn bộ tín hiệu đầu vào, phản chiếu nội dung màn hình ghép thời gian thực qua phần mềm/web. Hỗ trợ card HDMI echo kết nối màn hình giám sát.

● Hỗ trợ âm thanh DTS-HD và Dolby TrueHD đầu vào/ra.

● Hỗ trợ chuyển mạch audio độc lập hoặc đi kèm video.
