Switch PoE là gì? Cẩm nang chọn thiết bị chuyển mạch chuẩn
Switch PoE là gì mà đang trở thành tiêu chuẩn kết nối bắt buộc trong mọi hạ tầng mạng và truyền thông đa phương tiện chuyên nghiệp? Bài viết dưới đây sẽ cung cấp cho bạn kiến thức chuyên sâu từ nguyên lý hoạt động, phân biệt chuẩn IEEE đến cách tính công suất chính xác nhất. Đồng hành cùng chuyên gia kỹ thuật từ Vissonic, bạn sẽ dễ dàng lựa chọn được giải pháp tối ưu cho văn phòng và phòng họp hiện đại.
1. Switch PoE là gì? Nguyên lý hoạt động và lợi ích cốt lõi

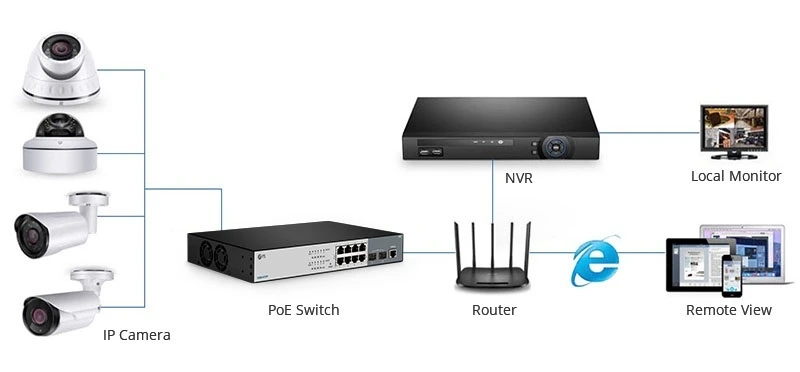

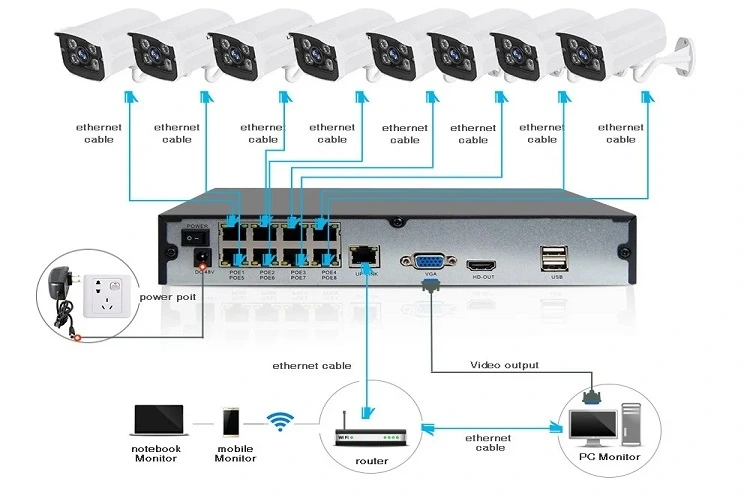

Switch PoE là thiết bị chuyển mạch mạng tích hợp công nghệ cấp nguồn điện một chiều (DC) trực tiếp qua cáp mạng Ethernet (Cat5e/Cat6) đến các thiết bị nhận nguồn (PD – Powered Device), giúp thiết bị hoạt động bình thường mà không cần cắm thêm nguồn điện AC 220V rời.
Về nguyên lý, dòng điện một chiều (từ 44V đến 57V) được truyền song song với tín hiệu dữ liệu trên cùng một sợi cáp đồng mà không gây nhiễu. Đối với các dòng Active PoE Switch đạt chuẩn công nghiệp, thiết bị sẽ kích hoạt cơ chế bắt tay an toàn (PoE handshake): tự động đo đạc điện trở của thiết bị đầu cuối để xác định công suất yêu cầu trước khi cấp điện. Nhờ đó, nếu bạn vô tình cắm máy tính để bàn hay thiết bị mạng thông thường vào cổng PoE, switch sẽ chỉ gửi dữ liệu và ngắt nguồn điện, loại bỏ hoàn toàn rủi ro cháy nổ bo mạch.
Khi triển khai thực tế, thiết bị này mang lại 3 giá trị vượt trội:
- Tiết kiệm chi phí đầu tư và thi công: Cắt giảm đến 50% chi phí dây điện, ống ghen, nhân công đục tường và lắp đặt ổ cắm tại từng vị trí thiết bị.
- Tối ưu hóa tính linh hoạt: Dễ dàng gắn thiết bị tại các vị trí hiểm hóc, trần thạch cao, hội trường lớn hay không gian ngoài trời mà không bị giới hạn bởi nguồn điện lưới.
- Quản trị nguồn tập trung: Toàn bộ nguồn điện được gom về tủ rack kỹ thuật, cho phép kết nối với bộ lưu điện UPS để duy trì hệ thống hoạt động liên tục khi mất điện, đồng thời hỗ trợ khởi động lại thiết bị từ xa qua giao diện mạng.
2. So sánh switch thường và switch PoE chi tiết
Nhiều người quản lý hệ thống thường phân vân liệu có nên thay thế thiết bị chuyển mạch truyền thống bằng poe switch là gì khi xây dựng hạ tầng mới. Dưới đây là bảng đối chiếu kỹ thuật chi tiết giúp bạn đưa ra quyết định chính xác:
| Tiêu chí so sánh | Switch PoE | Switch thông thường |
| Khả năng cấp nguồn | Cung cấp đồng thời dữ liệu mạng và nguồn điện DC qua cổng RJ45. | Chỉ truyền tín hiệu dữ liệu, bắt buộc dùng adapter hoặc ổ cắm điện rời. |
| Dây dẫn yêu cầu | 01 sợi cáp mạng duy nhất (Cat5e hoặc Cat6 lõi đồng nguyên chất). | Cần tối thiểu 02 đường dây riêng biệt: 01 dây mạng và 01 dây cấp nguồn. |
| Độ thẩm mỹ khi thi công | Rất cao, không lộ dây nguồn rườm rà dưới sàn hay vách tường. | Dễ gây lộn xộn, tốn diện tích bố trí ổ cắm và adapter cồng kềnh. |
| Khả năng kiểm soát nguồn | Cho phép giám sát, hẹn giờ bật/tắt và reboot thiết bị từ xa qua phần mềm. | Không có khả năng can thiệp hay kiểm soát trạng thái nguồn của thiết bị. |
| Chi phí đầu tư ban đầu | Giá thành switch cao hơn khoảng 25% – 40% so với dòng thường cùng số cổng. | Giá switch rẻ hơn nhưng tổng chi phí dây điện và nhân công phụ trợ tăng cao. |
| Ứng dụng tiêu biểu | Camera giám sát, điện thoại VoIP, thiết bị âm thanh hội thảo, Wi-Fi AP. | Máy tính bàn cố định, máy in văn phòng, máy chủ đã có sẵn đường điện. |
Trong trường hợp hệ thống hiện tại chỉ có từ 1 đến 2 thiết bị cần cấp nguồn, bạn có thể cân nhắc giải pháp dùng switch thường kết hợp bộ cấp nguồn rời (PoE Injector). Tuy nhiên, khi quy mô hạ tầng từ 4 thiết bị trở lên, việc đầu tư thiết bị chuyển mạch poe chuyên dụng là phương án tối ưu nhất về cả chi phí lẫn tính ổn định lâu dài.
3. Các chuẩn cấp nguồn PoE thông dụng: IEEE 802.3af, 802.3at và 802.3bt
Để đảm bảo khả năng tương thích giữa switch và thiết bị tiêu thụ, Viện Kỹ sư Điện và Điện tử (IEEE) đã chuẩn hóa các thông số cấp nguồn. Cần lưu ý rằng do điện trở trên đường cáp mạng dài tối đa 100m, công suất thực tế tại thiết bị nhận (PD) sẽ luôn thấp hơn công suất phát tại cổng switch (PSE).
3.1. Chuẩn PoE (IEEE 802.3af)
Chuẩn 802.3af ra đời đầu tiên, cung cấp công suất tối đa 15.4W tại mỗi cổng switch và đảm bảo mức nhận khả dụng tối thiểu 12.95W tại thiết bị đầu cuối. Chuẩn này hoạt động trên 2 cặp dây của cáp mạng Cat3 hoặc Cat5.
Thiết bị ứng dụng: Điện thoại IP Phone cơ bản, camera mạng tĩnh trong nhà không xoay quét, cảm biến an ninh IoT, bảng tên điện tử E-ink.
3.2. Chuẩn PoE+ (IEEE 802.3at)
Chuẩn 802.3at nâng cấp công suất phát lên mức tối đa 30W tại cổng, đem lại năng lượng thực tế khoảng 25.5W cho thiết bị, yêu cầu sử dụng cáp mạng từ Cat5e trở lên. Chuẩn này hoàn toàn tương thích ngược với chuẩn 802.3af cũ.
Thiết bị ứng dụng: Điểm truy cập Wi-Fi 6 băng tần kép, thiết bị micro hội nghị kỹ thuật số, camera giám sát có đèn hồng ngoại công suất cao và loa âm trần thông minh.
3.3. Chuẩn PoE++ (IEEE 802.3bt)
Chuẩn 802.3bt là bước nhảy vọt về mặt công nghệ khi tận dụng đồng thời cả 4 cặp dây đồng trong sợi cáp Cat6/Cat6A (4-pair PoE), được chia thành hai nhóm chính:
- Type 3: Công suất phát tối đa 60W, công suất nhận tại thiết bị đạt 51W.
- Type 4: Cung cấp nguồn cực đại lên tới 90W – 100W tại cổng switch, truyền tải năng lượng hữu dụng 71.3W đến thiết bị.
- Thiết bị ứng dụng: Dòng camera PTZ zoom quang học lớn ngoài trời, hệ thống truyền hình ảnh chất lượng cao AV over IP, và các cụm màn hình cảm ứng nâng hạ trong giải pháp phòng họp không giấy.

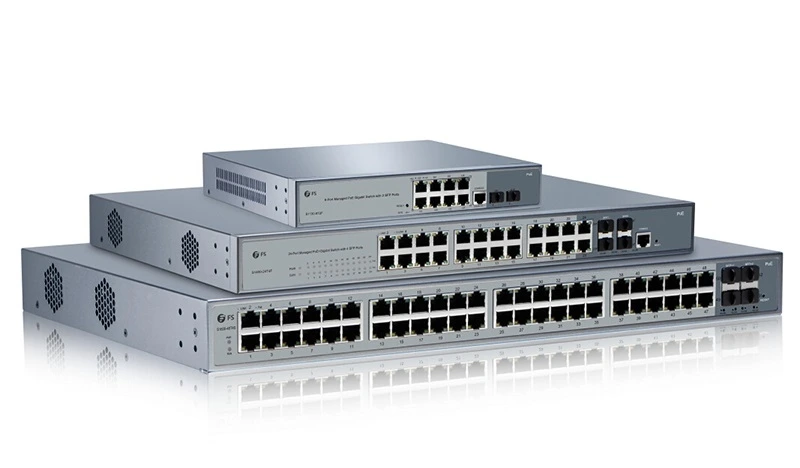

4. 4 thông số kỹ thuật then chốt khi chọn mua thiết bị chuyển mạch PoE
Việc lựa chọn switch không đơn thuần chỉ là đếm số cổng kết nối. Để hệ thống vận hành bền bỉ 24/7 và không gặp hiện tượng quá tải, bạn cần kiểm tra kỹ 4 thông số kỹ thuật dưới đây:
- Tổng công suất nguồn (PoE Power Budget):
Đây là tổng lượng điện năng tối đa mà bộ nguồn switch có thể phân phối cho tất cả các cổng. Một chiếc switch 8 cổng PoE+ (mỗi cổng tối đa 30W) không đồng nghĩa với việc tổng công suất sẽ đạt 830W=240W. Nhiều dòng switch phổ thông chỉ trang bị PoE Budget ở mức 65W hoặc 120W. Hãy áp dụng công thức sau để tính toán chính xác: - PoEBudgetcầnthiết=CôngsuấtcựcđạicủathiếtbịPD1.25
- (Hệ số 1.25 đóng vai trò dự phòng suy hao đường truyền và tải khởi động đột ngột của thiết bị).
- Khoảng cách truyền tải và chế độ mở rộng (PoE Extend):
Theo chuẩn quốc tế, cáp mạng chỉ truyền tín hiệu và cấp nguồn tốt nhất trong phạm vi 100 mét. Nếu cần kéo dây xa hơn cho camera khuôn viên hay hội trường lớn, hãy chọn switch có tích hợp tính năng Extend Mode. Khi bật chế độ này, khoảng cách truyền tải có thể đạt tới 250 mét bằng cách tự động hạ tốc độ truyền dữ liệu xuống 10 Mbps để giữ nguồn và tín hiệu luôn ổn định. - Switch quản lý (Managed) hay Switch không quản lý (Unmanaged):
Dòng Unmanaged thuộc dạng cắm là chạy (Plug and Play), thích hợp cho mạng gia đình hoặc văn phòng nhỏ. Ngược lại, với các dự án lớn, bạn bắt buộc phải dùng Managed Switch để phân chia mạng ảo (VLAN), kích hoạt tính năng ưu tiên băng thông QoS chống giật lag âm thanh/hình ảnh, và sử dụng cơ chế PoE Watchdog tự phát hiện thiết bị bị treo để ngắt nguồn khởi động lại tự động. - Chất lượng cáp mạng truyền dẫn:
Hiệu suất của toàn bộ hệ thống phụ thuộc hoàn toàn vào lõi cáp. Luôn sử dụng cáp mạng Cat5e hoặc Cat6 có ruột làm từ đồng nguyên chất (Pure Solid Copper với tiết diện 23AWG – 24AWG). Tuyệt đối tránh sử dụng cáp lõi nhôm mạ đồng (CCA – Copper Clad Aluminum) vì điện trở rất lớn, gây sụt áp nhanh chóng trên khoảng cách xa và tỏa nhiệt cao dẫn đến nguy cơ cháy nổ.
Switch PoE là gì đã được làm rõ thông qua nguyên lý cấp nguồn thông minh, các chuẩn công suất IEEE và tiêu chí lựa chọn cho từng mô hình thực tế. Nếu bạn đang tìm kiếm giải pháp chuyển mạch tối ưu cho hệ thống truyền thông hội nghị và nghe nhìn chuyên nghiệp, đội ngũ kỹ sư Vissonic luôn sẵn sàng đồng hành hỗ trợ. Liên hệ ngay Hotline kỹ thuật 0981.870.169 để được tư vấn thiết kế sơ đồ đấu nối và nhận báo giá thiết bị tối ưu nhất.
